前に試作したマイクロバブル装置が失敗したので

新しくチャレンジしてみました。

前の記事↓

JET工房　DIYな日々

マイクロバブル発生器自作に挑戦１

http://jetnasa.jp/2019/03/12/%e3%83%9e%e3%82%a4%e3%82%af%e3%83%ad%e3%83%90%e3%83%96%e3%83%ab%e7%99%ba%e7%94%9f%e5%99%a8%e8%87%aa%e4%bd%9c%e3%81%ab%e6%8c%91%e6%88%a6%ef%bc%91/

水道圧を利用した旋回流方式のマイクロバブル発生器を ３Dプリンタで作れないか実験してます。 先週から毎日設計しては実験の繰り返しでなんとか今日 マイクロバブルの発生を確認しました。 まだ不安定で撮影できてないので今回は作ったモデルの紹介です。 今回作っ...

前回はFDM方式の３Dプリンタで製作したのですが

内部の細かい構造の造形がうまくいかなかったので

今回は光造形式３Dプリンタで作ってみました。

内部は強力な旋回流を発生させるための羽を多段で配置。

そのあとの負圧で外気を取り込むようにしました。

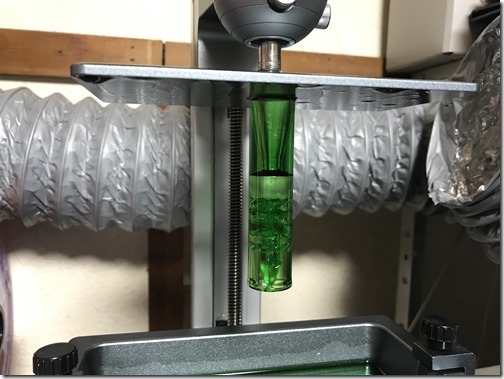

積層ピッチ０．１ｍｍでプリント。

４時間くらいかかってできました。

プリント直後は透明で中の構造がよく見えます。

これに行きつくまで６パターンくらい製作しました。

洗浄後は表面がざらざらなためすりガラスのようになります。

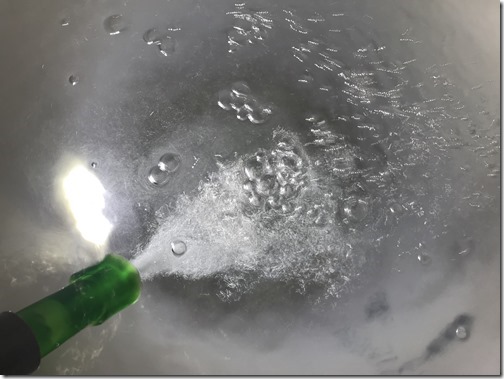

シャワーヘッドを取り外してお風呂でテストしてみました。

空気の流入量を調整しない場合このように大きな気泡がでます。

エアストーンのエアレーションと同じくらいでしょうか。

流入量を絞ると細かい気泡になりました。

マイクロバブルといえるのかわかりませんが滞留時間は

長いように思えます。

↓動画

惜しいとこまで来てる気がするのですが真っ白になるほどは

まだ出せてないです。

気が向いたらまたチャレンジします。
